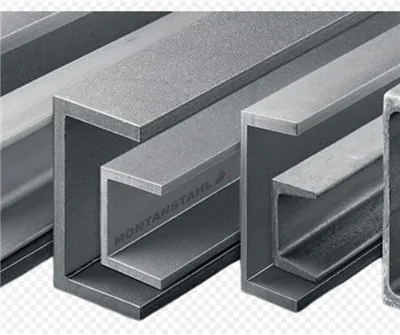

Medium Channel Steel (Mwayen C-Chanèl / Mwayen U-Chanèl)

1. Brèf deskripsyon

Medium Channel Steel yo se C- oswa U-seksyon estriktirèl ki gen fòm gwosè ant chanèl limyè ak gwo/lou. Yo bay yon balans pratik nan fòs, rèd ak ekonomi pou ankadreman bilding mwayen-span, korbèy, sipò ekipman, ray ak itilizasyon jeneral estriktirèl kote estanda woule oswa frèt-fòme chanèl ranpli kondisyon chaj ak manyen san pwa ak pri nan chanèl lou oswa travès plak.

2. Tipik materyèl & klas

Kabòn / asye estriktirèl:Q235 / S235 / A36 (komen).

Opsyon ki pi wo -sede:S275 / S355 / A572 Gr.50 (pou pi gwo kapasite oswa seksyon redwi).

HSLA / espesyalite:S420 / S460 si yo mande rediksyon pwa oswa pi wo sede.

Kowozyon/marin:dezagregasyon asye (Corten), AH36 pou bato / lanmè, oswa Nerjaveèi (304/316) pou anviwònman korozivite.

Fini:moulen (nwa), piki-eksplozyon + Jadendanfan, cho-dip galvanize (HDG), pentire / epoksidik oswa sistèm duplex (HDG + penti).

3. Plas jeyometri tipik (klas mwayen)

Pwofondè (h):~ 120 mm → 300 mm.

Lajè bride (b):~ 50 mm → 150 mm.

Epesè entènèt (tw):~ 5 mm → 14 mm.

Epesè bride (tf):~ 6 mm → 20 mm.

Pwa pou chak mèt:souvan ~ 8 kg / m → ~ 60 kg / m (seksyon depann).

Longè:longè moulen estanda (6 m, 12 m) oswa koupe -a- longè; livrezon spliced ​​pou kouri long.

Dimansyon egzak / pwa yo ta dwe pran nan tab seksyon ki aplikab yo (estanda nasyonal: GB, EN, ASTM / AISC, JIS).

4. Ki jan yo estime zòn seksyon ak mas (fòmil itil)

Ou ka apwoksimatif -sipèfisi seksyon transvèsal (mm²) apati fòm eleman yo:

Zòn (mm²)≈ 2 × (b × tf) + (h − 2 × tf) × tw

Mas pa mèt (kg/m)= Zòn (mm²) × 0.00785

(0.00785=ρ / 1,000,000 ak dansite asye ρ ≈ 7,850 kg/m³)

Egzanp travay (chif-pa-chif tcheke)

Egzanp kanal: h=150 mm, b=75 mm, tf=10 mm, tw=6 mm

zòn bride chak=75 × 10=750 mm² → 2 bride=1,500 mm²

wotè entènèt=150 − 2×10=130 mm → zòn entènèt=130 × 6=780 mm²

zòn total=1,500 + 780=2,280 mm²

mas=2,280 × 0.00785=2,280×0.007 + 2,280×0.00085=15.96 + 1.938 =17.898 kg/m → ≈ 17.90 kg/m

Egzanp kanal: h=200 mm, b=75 mm, tf=12 mm, tw=8 mm

2×(75×12)=2×900=1,800 mm²

wotè entènèt=200 − 24=176 mm → zòn entènèt=176 × 8=1,408 mm²

zòn total=1,800 + 1,408=3,208 mm²

mas=3,208 × 0.00785=3,208×0.007 + 3,208×0.00085=22.456 + 2.7268 =25.1828 kg/m → ≈ 25.18 kg/m

Egzanp kanal: h=100 mm, b=50 mm, tf=6 mm, tw=5 mm

2×(50×6)=2×300=600 mm²

wotè entènèt=100 − 12=88 mm → zòn entènèt=88 × 5=440 mm²

zòn total=600 + 440=1,040 mm²

mas=1,040 × 0.00785=1,040×0.007 + 1,040×0.00085=7.28 + 0.884 =8.164 kg/m → ≈ 8.16 kg/m

Estimasyon sa yo se pou materyèl rapid ak planifikasyon lojistik. Pou konsepsyon estriktirèl itilize tab seksyon ofisyèl oswa modèl CAD / FE pou valè egzat Ix, Iy, Sx, Sy ak zòn taye.

5. Konpòtman estriktirèl & nòt konsepsyon

Louvri seksyon:kanal se asimetri - koube sou aks la fò (brides vètikal) se efikas; torsion ak feb-koube aks yo mwens favorab.

Estabilite:pi long, span ki pa renforcée yo sansib a flambe lateral-torsionnel; kontrent lateral oswa atèl obligatwa.

Chanèl pè:lè l sèvi avèk chanèl dèyè-a-dèyè (oswa soude nan bwat) amelyore simetri ak rezistans torsional.

Ranfòsman lokal:Yo rekòmande doubler bride oswa rèd entènèt nan chaj konsantre (plak kote yo pote, wou teknik, koneksyon boulon, elatriye).

Itilizasyon purlin:lè yo itilize kòm purlins, verifye limit defleksyon pou CLADDING epi tcheke espas vis/modèl fixation.

6. Fabrikasyon ak valè komen -ajoute

Koupe ak siviv:CNC plasma / lazè oswa scie pou fini egzak ak fas.

Pre-perçage / matche-forage:modèl twou boulon/clip pou asanble sit rapid.

Atachman soude:kousinen, pattes leve, plak episur ak doubl bride.

Ranfòsman ak ranfòsman:rèd entènèt, doubl bride nan sipò oswa chaj konsantre.

Tretman sifas:piki-eksplozyon + Jadendanfan, HDG, penti/epoxy oswa duplex kouch.

Pre-asanble / twous epis:plak episori nimewote, boulon ak enstriksyon pou diminye travay sou sit la.

7. Aplikasyon tipik

Travès segondè ak panèl nan bilding mwayen-.

Ankadreman mezzanine, platfòm, stringers eskalye ak sipò ranp.

Ray ekipman, sipò transporteur, ray gad ak konpozan racking.

Reparasyon estriktirèl, modènizasyon ak bwat fabrike oswa seksyon ibrid (pè oswa soude).

Pis aterisaj teknik limyè ak subframes portique (avèk ranfòsman lokal).

8. Asirans kalite & tès

Sètifikasyon materyèl (MTC):rapò tès chimik ak mekanik ki disponib sou demann.

Verifikasyon dimansyon:pwofondè, lajè bride, epesè ak dwat.

Kontwòl soude:WPS/PQR ak kalifikasyon soude pou seksyon bati-.

NDT:MT/UT/RT disponib pou soude kritik.

Enspeksyon kouch:DFT (epesè fim sèk), adezyon ak chèk aparans pou chak spesifikasyon.

9. Fini sifas & pwoteksyon korozyon

Mill fini (nwa):ekonomik pou aplikasyon pou andedan kay la oswa pentire.

marinated & lwil oliv:pou ekspòtasyon oswa depo{0}}koutèm.

Cho -dip galvanize (HDG):pi pito pou -durabilite deyò alontèm.

Elektwogalvanize / espre zenk:pi lejè pwoteksyon pou anviwònman andedan kay la oswa yon ti kras korozivite.

Penti / epoksidik / rad poud / duplex:opsyon estetik ak lonjevite pou anviwònman achitekti oswa agresif.

10. Anbalaj, transpò & manyen

Pakèt ak espas sou patin bwa oswa bèso asye; atik lou yo mete nan bwat.

Tag make: seksyon, longè, kantite, chalè / nimewo PO.

Planifye yon sèl -longè moso pou matche ak limit wout/pon/trapaj; sèvi ak livrezon splised pou plis -piè longè.

Bay enstriksyon leve / gréement ak pwen élingues rekòmande pou seksyon lou.

11. Kòmande enfòmasyon - sa nou bezwen

Lè w ap mande yon sitasyon tanpri enkli:

Deziyasyon seksyon(oswa dimansyon eksplisit h × b × tw × tf) ak estanda aplikab (GB/EN/AISC/JIS).

Klas materyèlak kondisyon tretman chalè-(si genyen).

Fini / kouch(moulen / HDG / pentire / duplex / Nerjaveèi).

Longè (yo) ak kantite(koupe-a-longè oswa longè moulen konplè).

Valè-atik ki te ajoute: pre-perçage, copes, rèd, twous épissure, atachman soude.

Tès ak enspeksyonbezwen (MTC, 3yèm-temwen pati, NDT).

Transpò / kontrent sit(max yon sèl pyès, limit cranage, adrès livrezon).

12. Quick FAQ

K: Èske yon sèl kanal mwayen ka itilize kòm yon gwo-trajè prensipal?
A: Anjeneral, pa gen - pou travès long ki pa renforcée sèvi ak seksyon bwat, I-travès oswa chanèl pè ak atizanal apwopriye. Tcheke ak yon enjenyè estriktirèl.

K: Ki jan yo ogmante kapasite lokal kote yo pote?
A: Ajoute doubl bride oswa plak pote soude sou bride la; konsidere ogmante epesè bride.

K: Ki fini pou ekspoze bò lanmè?
A: HDG oswa duplex (HDG + penti). Pou sèvis maren grav konsidere Nerjaveèi oswa penti espesyalize.

Si ou vle, bay yon dimansyon chanèl espesifik oswa kondisyon span/chaj epi mwen pral:

retounen pwopriyete seksyon (zòn, mas/m apwoksimatif, Ix, Sx) lè l sèvi avèk dimansyon egzak yo; oswa

sijere 2-3 gwosè kanal mwayen kandida ak konsèy kout fòs ak devyasyon pou aplikasyon w lan.
